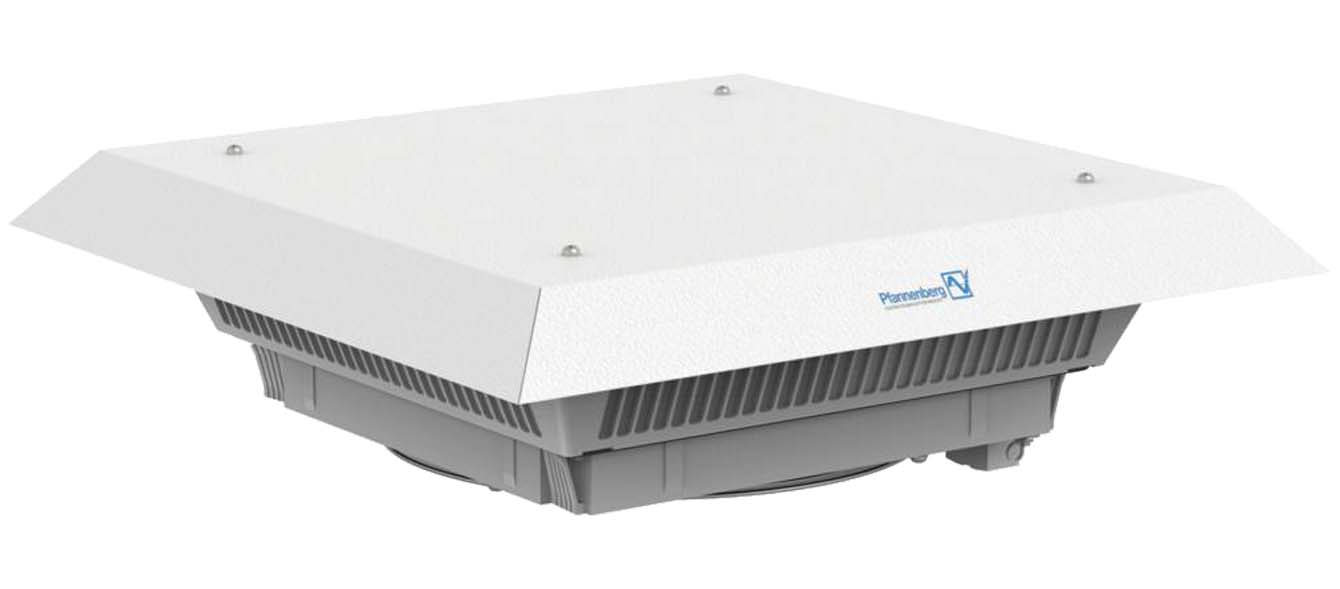

| 产品 | PTF 60.500 | PTF 60.700 | PTF 61.000 | PTFA 60.000 | ||
|---|---|---|---|---|---|---|
| 物料号（IP54） | 11685101055 | 11687102055 | 11681102055 | 11786001055 | ||
| 物料号（IP33） | 11685100055 | 11687100055 | 11681100055 | 11786000055 | 单位 | |
| 数据 | ||||||
额定电压±10% | AC 50/60Hz | - | ||||
| 230 | - | V | ||||
| 无阻力风量 | IP54 | 350 | 600 | 880 | - | m³/h |
| IP33 | 500 | 800 | 1000 | - | ||
| 与排气过滤器的组合风量 | IP54 | 242 | 400 | 570 | - | m³/h |
| IP33 | 310 | 450 | 650 | - | ||
| 功率 | 4 x 28丨29 | 80丨100 | 120丨160 | - | W | |
| 电流 | 4 x 0.2/0.2 | 0.35/0.45 | 0.53/0.72 | - | A | |
| 噪音等级符合EN ISO 3741 | 67 | 69 | 77 | - | dB（A） | |
| 重量 | 4.8 | 4.1 | 4.3 | kg | ||
| 连接类型 | 端子连接 | - | ||||
| 保险丝 | 6 | - | A | |||
| 防护系统符合EN 60529 / UL 50 | IP33丨IP54 | |||||
| 过滤效率 | IP54 | 81 | % | |||
| IP33 | 0（无过滤垫） | |||||
| 过滤垫质量等级符合EN 779 | IP54 | G4 | ||||
| IP33 | 无过滤垫 | |||||
| 温度范围 | -15...+55丨+5...+131 | ℃丨℉ | ||||
| 使用寿命L10（+40℃） | 约50000 | 约40000 | - | h | ||
| 尺寸（X*Y） | 436*436 | 470*470 | 436*436 | mm | ||
安装深度（Z2）+ 面板厚度（Z1） | 34+72 | 57+95 | 34+72 | mm | ||
| 开口尺寸（W*H）① | 291*291 | mm | ||||
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm | ||||||

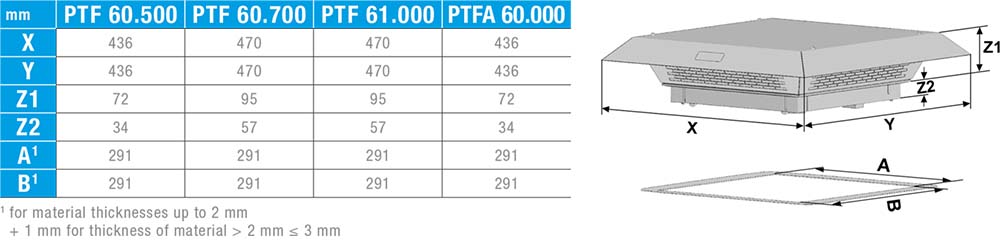

尺寸图
