EMC过滤风扇

大多数情况下，工业控制柜由钢板制造而成。基于该材料的选择，控制柜可提供绝佳的电磁辐射防护。该防护会受过滤风扇机柜的开孔影响。因为过滤风扇一般由塑料制作，电磁波会通过开口在两个方向进出。EMC过滤风扇将该孔“关掉”。

规格参数

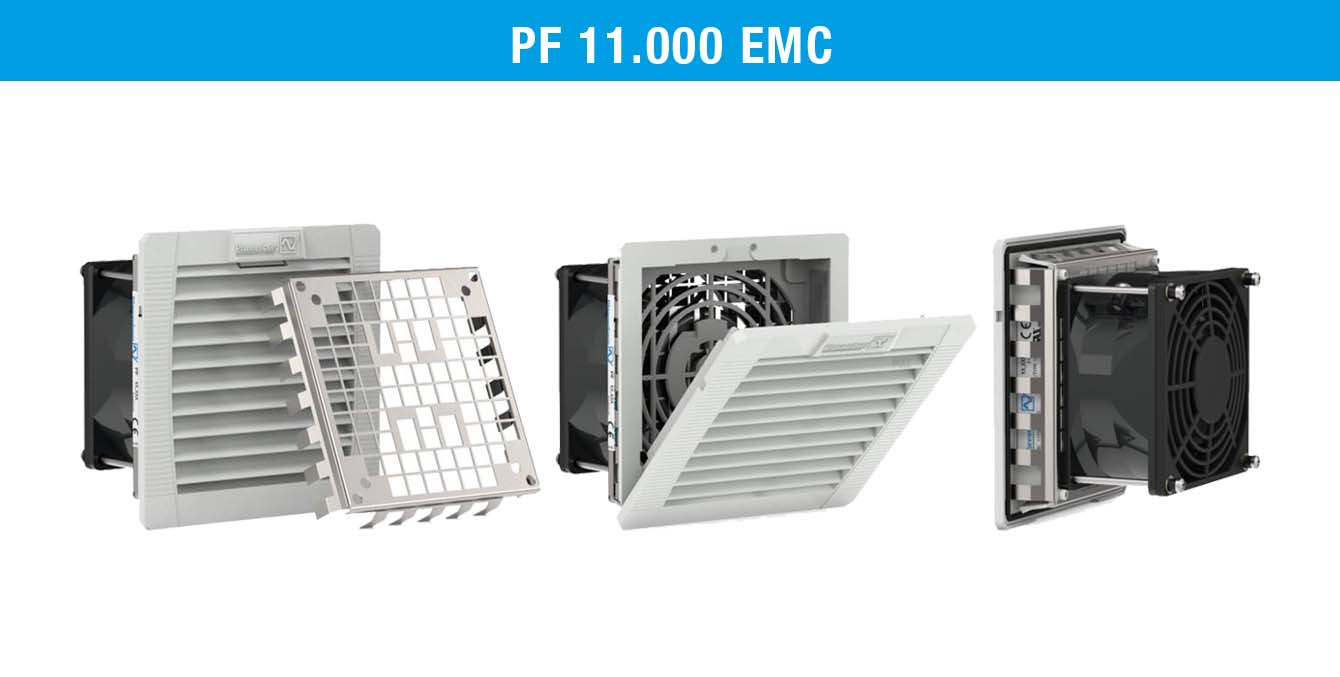

产品	PF 11.000 EMC
物料号（灰色 IP54）	11811101055	11811151055	11811801055	11811701055	单位
数据
额定电压±10%	AC 50/60Hz		DC
额定电压±10%	230	115	24	48	V
无阻力风量	19丨24		19		m³/h
与排气过滤器的组合风量	12丨14		12		m³/h
功率	12丨11		2.4	2.6	W
电流	0.07/0.06	0.15/0.15	0.1	0.05	A
噪音等级符合EN ISO 3741	33丨33		33		dB（A）
重量	0.58		0.19		kg
连接类型	双芯线，310mm长
保险丝	6				A
防护系统符合EN 60529 / UL 50	NEMA 12 - 标准过滤器
过滤效率	88				%
过滤垫质量等级符合EN 779	G4
温度范围	-40...+55丨-40...+131				℃丨℉
使用寿命L₁₀（+40℃）	52500	55000	70000		h
尺寸（X*Y）	109*109				mm
安装深度（Z2）+ 面板厚度（Z1）	62+4		49+4		mm
开口尺寸（W*H）①	93*93				mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

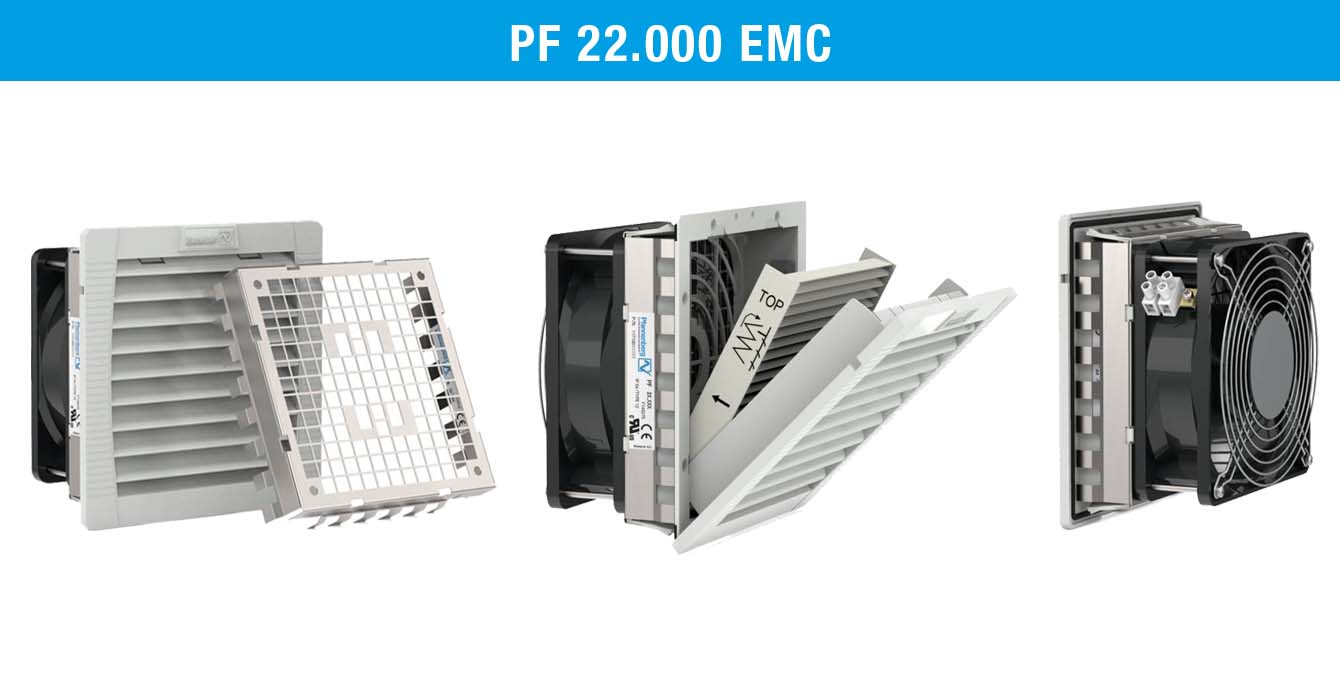

产品		PF 22.000 EMC
物料号（IP54）		11822101055	11822151055	11822851055	11822801055	11822701055
物料号（IP55）		11822103055	11822153055	11822853055	11822803055	11822703055	单位
数据
额定电压±10%		AC 50/60Hz		DC
额定电压±10%		230	115	12	24	48	V
无阻力风量	IP54	61丨70		61			m³/h
无阻力风量	IP55	56丨64		56			m³/h
与排气过滤器的组合风量	IP54	44丨50		44			m³/h
与排气过滤器的组合风量	IP55	40丨46		40			m³/h
功率		19丨18	20丨20	5			W
电流		0.12/0.18	0.24/0.23	0.42	0.21	0.1	A
噪音等级符合EN ISO 3741		44丨44		44			dB（A）
重量		0.78		0.49			kg
连接类型		端子连接			双芯线，310mm长
保险丝		6					A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器
防护系统符合EN 60529 / UL 50	IP55	NEMA 12 - 槽式过滤器
过滤效率	IP54	88					%
过滤效率	IP55	91					%
过滤垫质量等级符合EN 779	IP54	G4
过滤垫质量等级符合EN 779	IP55	G4
温度范围		-40...+55丨-40...+131					℃丨℉
使用寿命L₁₀（+40℃）		37500	40000	62500			h
尺寸（X*Y）		145*145					mm
安装深度（Z2）+ 面板厚度（Z1）		70+5			64+5		mm
开口尺寸（W*H）①		126.5*126.5					mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

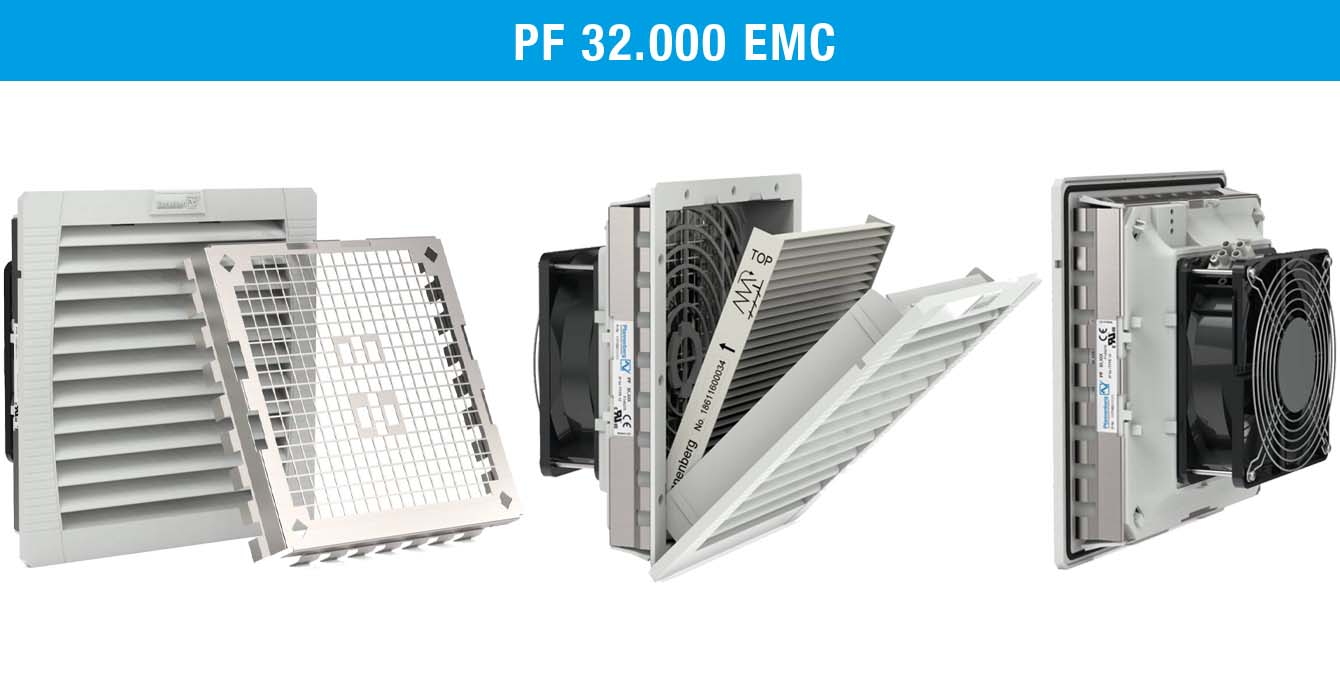

产品		PF 32.000 EMC
物料号（IP54）		11832101055	11832151055	11832801055
物料号（IP55）		11832103055	11832153055	11832803055	单位
数据
额定电压±10%		AC 50/60Hz		DC
额定电压±10%		230	115	24	V
无阻力风量	IP54	98丨108		98	m³/h
无阻力风量	IP55	100丨110		100	m³/h
与排气过滤器的组合风量	IP54	73丨80		73	m³/h
与排气过滤器的组合风量	IP55	55丨64		55	m³/h
功率		19丨18	20丨20	5	W
电流		0.12/0.18	0.24/0.23	0.21	A
噪音等级符合EN ISO 3741		40丨40		40	dB（A）
重量		0.96		0.7	kg
连接类型		端子连接		双芯线，310mm长
保险丝		6			A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器
防护系统符合EN 60529 / UL 50	IP55	NEMA 12 - 槽式过滤器
过滤效率	IP54	88			%
过滤效率	IP55	91			%
过滤垫质量等级符合EN 779	IP54	G4
过滤垫质量等级符合EN 779	IP55	G4
温度范围		-40...+55丨-40...+131			℃丨℉
使用寿命L₁₀（+40℃）		37500	40000	62500	h
尺寸（X*Y）		202*202			mm
安装深度（Z2）+ 面板厚度（Z1）		87+6		81+6	mm
开口尺寸（W*H）①		178*178			mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

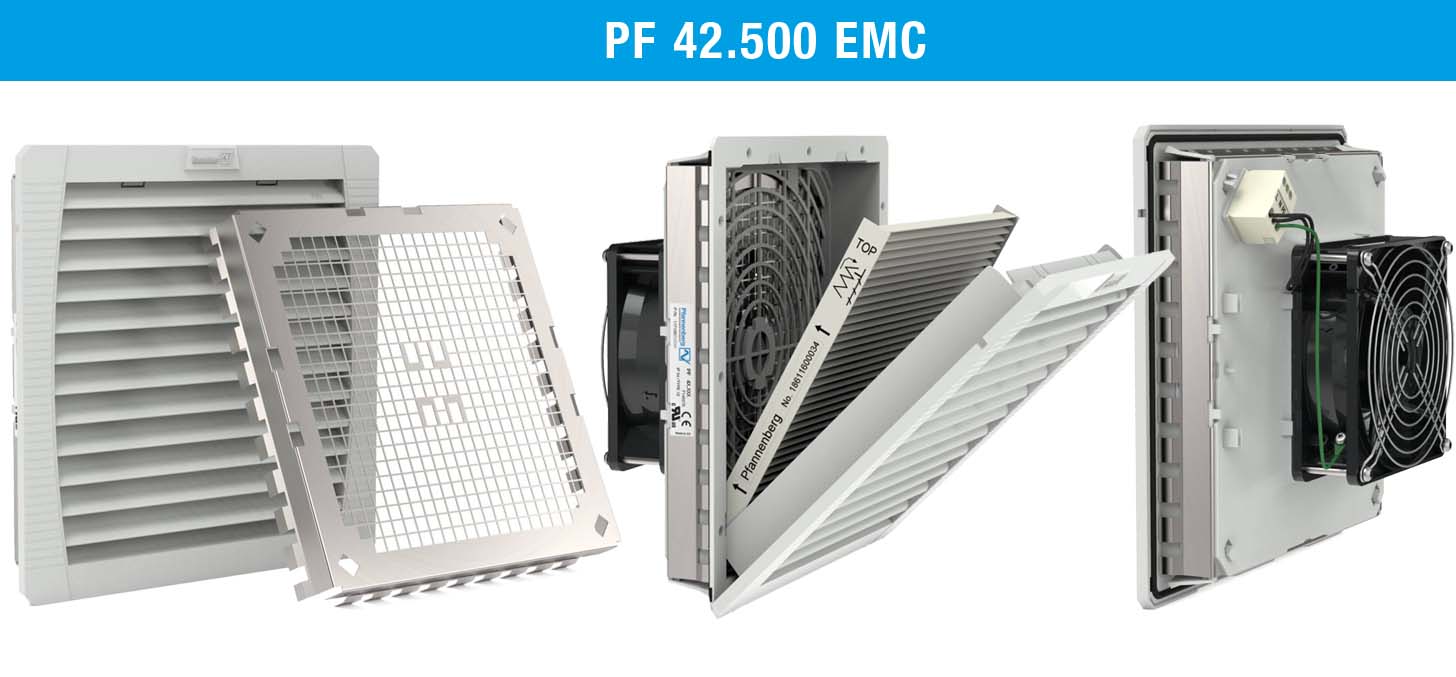

产品		PF 42.500 EMC
物料号（IP54）		11842101055	11842151055	11842851055	11842801055	11842701055
物料号（IP55）		11842103055	11842153055	11842853055	11842803055	11842703055	单位
数据
额定电压±10%		AC 50/60Hz		DC
额定电压±10%		230	115	12	24	48	V
无阻力风量	IP54	125丨138		125			m³/h
无阻力风量	IP55	145丨160		145			m³/h
与排气过滤器的组合风量	IP54	93丨102		93			m³/h
与排气过滤器的组合风量	IP55	109丨113		109			m³/h
功率		28丨29	30丨31	6	4.7	4.6	W
电流		0.12/0.13	0.26/0.27	0.5	0.2	0.1	A
噪音等级符合EN ISO 3741		55丨58		40			dB（A）
重量		1.51		1.08			kg
连接类型		弹簧端子连接
保险丝		6					A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器
防护系统符合EN 60529 / UL 50	IP55	NEMA 12 - 槽式过滤器
过滤效率	IP54	88					%
过滤效率	IP55	91					%
过滤垫质量等级符合EN 779	IP54	G4
过滤垫质量等级符合EN 779	IP55	G4
温度范围		-20...+55丨-4...+131		-40...+55丨-40...+131			℃丨℉
使用寿命L₁₀（+40℃）		50000		57500	70000		h
尺寸（X*Y）		252*252					mm
安装深度（Z2）+ 面板厚度（Z1）		97+6			38+6		mm
开口尺寸（W*H）①		224*224					mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

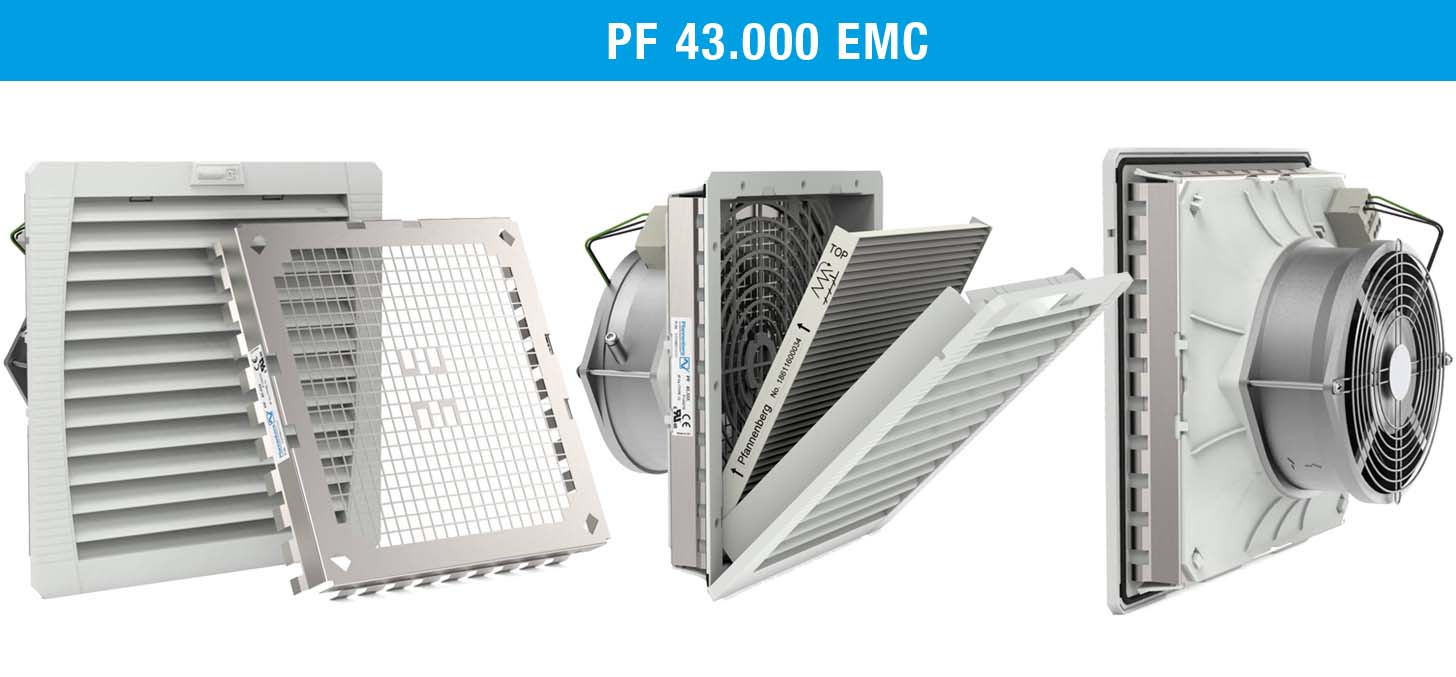

产品		PF 43.000 EMC
物料号（IP54）		11843101055	11843151055	11843801055
物料号（IP55）		11843103055	11843153055	11843803055	单位
数据
额定电压±10%		AC 50/60Hz		DC
额定电压±10%		230	115	24	V
无阻力风量	IP54	233丨247		233	m³/h
无阻力风量	IP55	233丨265		233	m³/h
与排气过滤器的组合风量	IP54	201丨223		201	m³/h
与排气过滤器的组合风量	IP55	180丨207		180	m³/h
功率		45丨39	40丨40	12	W
电流		0.31/0.25	0.5丨0.5	0.5	A
噪音等级符合EN ISO 3741		53		53	dB（A）
重量		1.67		1.51	kg
连接类型		弹簧端子连接
保险丝		6			A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器			x
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 槽式过滤器			x
过滤效率	IP54	88			%
过滤效率	IP54	91
过滤垫质量等级符合EN 779	IP54	G4
过滤垫质量等级符合EN 779	IP54	G4
温度范围		-40...+55丨-40...+131			℃丨℉
使用寿命L₁₀（+40℃）		40000		80000	h
尺寸（X*Y）		252*252			mm
安装深度（Z2）+ 面板厚度（Z1）		113+6		97+6	mm
开口尺寸（W*H）①		224*224			mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

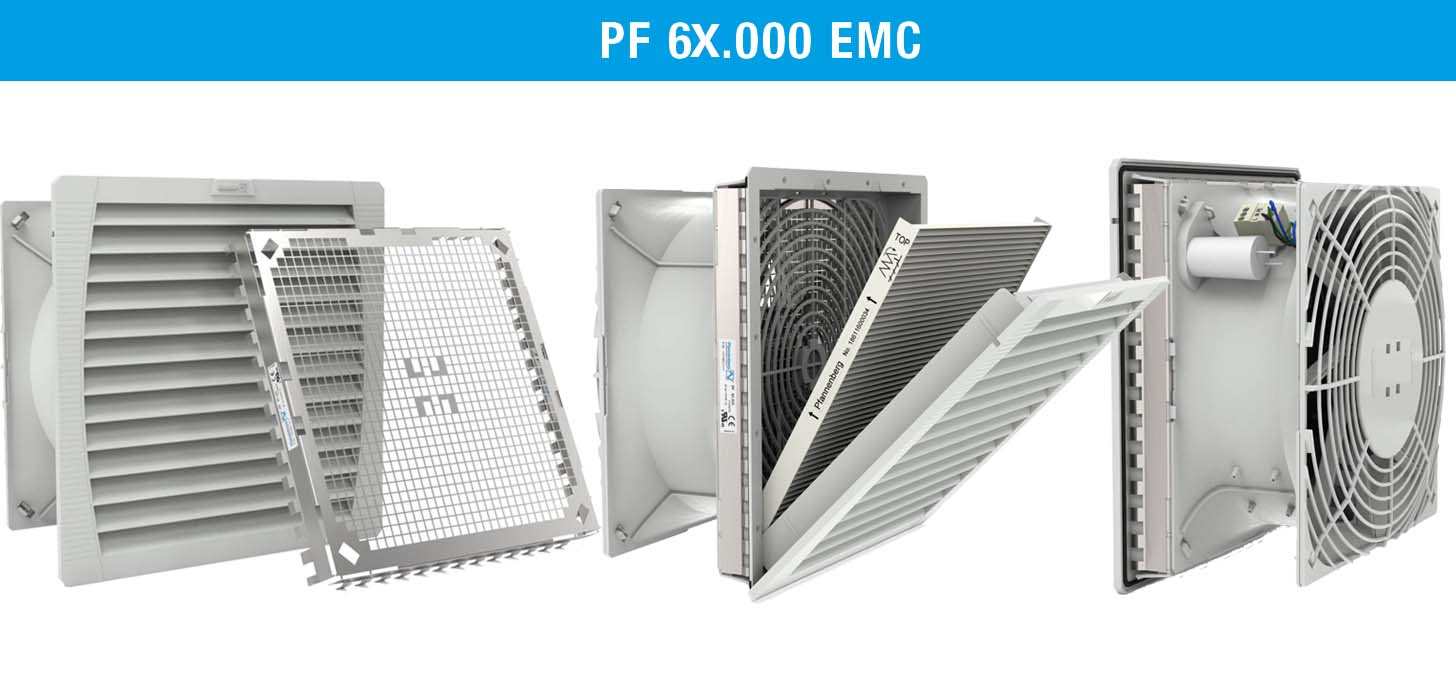

产品		PF 65.000 EMC
物料号（IP54）		11865102055	11865152055	单位
物料号（IP55）		11865103055	11865153055	单位
数据
额定电压±10%		AC 50/60Hz
额定电压±10%		230	115	V
无阻力风量	IP54	480丨480		m³/h
无阻力风量	IP55	505丨505		m³/h
与排气过滤器的组合风量	IP54	370丨370		m³/h
与排气过滤器的组合风量	IP55	380丨380		m³/h
功率		80丨100	75丨90	W
电流		0.35/0.45	0.66/0.8	A
噪音等级符合EN ISO 3741		63		dB（A）
重量		3.43		kg
连接类型		弹簧端子连接
保险丝		6		A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器
防护系统符合EN 60529 / UL 50	IP55	NEMA 12 - 槽式过滤器
过滤效率	IP54	91		%
过滤效率	IP55	91
过滤垫质量等级符合EN 779	IP54	G4
过滤垫质量等级符合EN 779	IP55	G4
温度范围		-40...+55丨-40...+131		℃丨℉
使用寿命L₁₀（+40℃）		40000		h
尺寸（X*Y）		320*320		mm
安装深度（Z2）+ 面板厚度（Z1）		150+7		mm
开口尺寸（W*H）①		292*292		mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

产品		PF 66.000 EMC
物料号（IP54）		11866022055	11866102055	11866152055
物料号（IP55）		11866023055	11866103055	11866153055	单位
数据
额定电压±10%		AC 50/60Hz
额定电压±10%		400 3~丨460 3~	230	115	V
无阻力风量	IP54	640丨653			m³/h
无阻力风量	IP55	700丨785			m³/h
与排气过滤器的组合风量	IP54	445丨445			m³/h
与排气过滤器的组合风量	IP55	490丨501			m³/h
功率		120丨155	120丨160	110丨160	W
电流		0.26/0.25	0.53/0.72	0.96/1.4	A
噪音等级符合EN ISO 3741		63丨64			dB（A）
重量		3.43			kg
连接类型		弹簧端子连接
保险丝		6			A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器
防护系统符合EN 60529 / UL 50	IP55	NEMA 12 - 槽式过滤器
过滤效率	IP54	91			%
过滤效率	IP55	91
过滤垫质量等级符合EN 779	IP54	G4
过滤垫质量等级符合EN 779	IP55	G4
温度范围		-40...+55丨-40...+131			℃丨℉
使用寿命L₁₀（+40℃）		40000			h
尺寸（X*Y）		320*320			mm
安装深度（Z2）+ 面板厚度（Z1）		150+7			mm
开口尺寸（W*H）①		292*292			mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm

产品		PF 67.000 EMC
物料号（IP54）		11867022055	11867102055	11867152055
物料号（IP55）		11867023055	11867103055	11867153055	单位
数据
额定电压±10%		AC 50/60Hz
额定电压±10%		400 3~丨460 3~	230	115	V
无阻力风量	IP54	845丨875			m³/h
无阻力风量	IP55	925丨950			m³/h
与排气过滤器的组合风量	IP54	560丨625			m³/h
与排气过滤器的组合风量	IP55	570丨625			m³/h
功率		140丨170	140丨197	140丨195	W
电流		0.35/0.43	0.62/0.86	1.23/1.71	A
噪音等级符合EN ISO 3741		66丨69			dB（A）
重量		3.93			kg
连接类型		弹簧端子连接
保险丝		6			A
防护系统符合EN 60529 / UL 50	IP54	NEMA 12 - 标准过滤器
防护系统符合EN 60529 / UL 50	IP55	NEMA 12 - 槽式过滤器
过滤效率	IP54	91			%
过滤效率	IP55	91
过滤垫质量等级符合EN 779	IP54 IP55	G4
过滤垫质量等级符合EN 779	IP54 IP55	G4
温度范围		-40...+55丨-40...+131			℃丨℉
使用寿命L₁₀（+40℃）		40000			h
尺寸（X*Y）		320*320			mm
安装深度（Z2）+ 面板厚度（Z1）		150+7			mm
开口尺寸（W*H）①		292*292			mm
①适用于规避厚度不超过2mm 当2mm＜材料厚度≤3mm，开孔尺寸应加大1mm
